Robotik Kaynak ve Otomasyon Çözümleri
Robot lazer kaynak sistemleri, çeşitli endüstrilerde hassas kaynak görevlerini gerçekleştirmek için endüstriyel robotları yüksek güçlü lazerlerle birleştiren, hassas ve verimli kaynak işlemleri gerektiren endüstriler için değerli araçlardır. Bu sistem, kaynak operasyonlarında gelişmiş hız, hassasiyet ve tutarlılık dahil olmak üzere geleneksel kaynak yöntemlerine göre çok sayıda avantaj sunar.

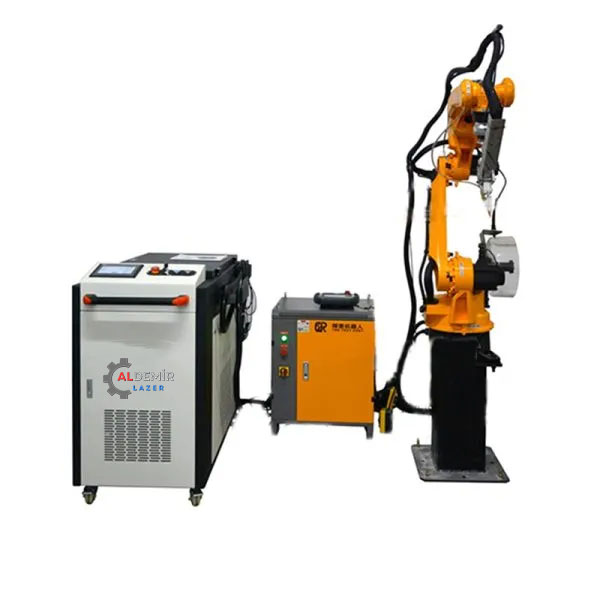

6 Eksen Çift İstasyonlu Fiber Robotik Lazer Kaynak Makinesi
Altı eksenli robot lazer kaynak makinesi en tipik robottur. Esas olarak eklemlerden ve bağlantı kolundan oluşur. Robot kolu ve bileği, uzayda 6 derecelik serbestlik ile hedef yörünge hareketini tamamlamak için işbirliği yapar.
Altı eksenli robotlar hız, erişim, yük kapasitesi ve erişimin mükemmel bir karışımını sunar. Bu robotlar lazer kaynak uygulamalarının büyük çoğunluğunu kapsayabilir. Küçük ve orta ölçekli kaynak görevlerinde başarılıdırlar. Mükemmel hareket aralıkları, karmaşık parça geometrilerini kaynaklamalarına yardımcı olur.
- Geniş uygulama alanı
1450 mm’lik etkili çalışma yarıçapı ile çoğu kaynak ihtiyacına uygulanabilir ve yüksek maliyet performansına sahiptir. - Yüksek hassasiyet ve büyük yük
Yüksek hassasiyet ve ağır yük çalışma durumları için daha uygundur. - Yüksek hız ve stabilite
Her bir eklemin yapısı optimize edilmiştir, çalışma hızı hızlıdır ve talimatların her adımını doğru bir şekilde tamamlar.
Özellikler:
Altı eksenli robot altı eklemden oluşur: döndürme (S ekseni), alt kol (L ekseni), üst kol (U ekseni), bilek döndürme (R ekseni), bilek döndürme (B ekseni) ve bilek döndürme (T ekseni) . 6 eklemin sentezi sonunda 6 DOF hareketini gerçekleştirir; bu da 6 eksenli otomatik robotun yüksek esneklik, süper büyük yük ve yüksek konumlandırma doğruluğu gibi birçok avantaja sahip olmasını sağlar.
- Lazer kaynak robotu, kaynak deneyimi olmayan yeni başlayanlar için kullanımı kolay video eğitimleriyle donatılmıştır.
- Kontrol performansını optimize etmek için akıllı yörünge optimizasyon stratejisi.
- Sensörün alarm modu ve yardımcı moduyla birlikte görüş sensörü, tork sensörü, stabilite sensörü vb. gibi birden fazla sensörü entegre edin.
- Zengin gerçek vakalara ve entegre işleme teknolojisine dayanarak, programlama zorluğunu büyük ölçüde azaltan kaynak teknolojisi paketi gibi çeşitli teknoloji paketleri geliştirilmiştir.
- Lazer kaynak robotu, performans ve stabilite açısından çifte garantiye sahiptir.
- ALDEMİR kaynak robotları, müşterilerin çeşitli özel üretim ihtiyaçlarını karşılamak için profesyonel özelleştirilmiş hizmetler sağlayabilir.
6 Eksen Çift İstasyonlu Lazer Kaynak Robotunun Avantajları?
- Fiber lazer noktası son derece küçüktür, ısıdan etkilenen bölge küçüktür, deformasyon küçüktür ve kaynak hızı süper hızlıdır.
- Fiber lazerin 100.000 saatlik hizmet ömrü vardır, sarf malzemesi yoktur veya daha az sarf malzemesi vardır ve günlük bakım daha kolaydır.
- Güç kaynağı tarafından sağlanan enerjinin %40’ı lazer enerjisine dönüştürülür ve ekipman daha fazla enerji tasarrufu ve güç tasarrufu sağlar.
- CCD sıvı kristal izleme ve gözlem sistemi, kırmızı ışık talimatına göre ürün konumlandırmasını ve kaynak etkisini açıkça gözlemleyebilir.
- Fiber lazer çok modlu kaynak, ürün gereksinimlerine göre modülasyon ve sürekli modları serbestçe değiştirebilir.
- Erişilmesi zor olan hassas parçalar için esnek iletim ve temassız kaynak, daha esnek ve daha kaliteli kaynak gerçekleştirebilmektedir.
Başvuru:
Robotik lazer kaynak makinesi yaygın olarak metal malzemelerde kullanılır ve metal veya metal olmayan malzemeleri birleştirebilir. Çelik, alüminyum ve alüminyum alaşımları genellikle bu işlem kullanılarak kaynaklanır. Lityum pillerin üretiminde sıklıkla ihtiyaç duyulan bakır bağlantılar, bakır-bakır ve bakır-alüminyum kaynakları lazer kaynak makinelerine de uygundur.
Enerji alanında otomobil üretimi, elektronik komponent imalatı, medikal ekipman, akü üretimi gibi farklı sektörlere yönelik otomasyon çözümlerimiz bulunmaktadır. Daha iyi çözümler için lütfen bizimle iletişime geçin. Robotik lazer kaynağı, çok çeşitli kaynak uygulamaları için doğru, temiz ve esnek bir seçenektir.
 | 6 eksenli İşbirliği Robotik Kolu İşbirlikçi robot kolları, lazer kaynak işlemlerini etkili bir şekilde gerçekleştirebilir ve kaynak aletinin tutulmasından ve konumlandırılmasından sorumlu olan esnek, verimli ve ücretsiz kaynak işlemlerinin gerçekleştirilmesine yardımcı olabilir. Bu robotlar belirli kaynak yollarını takip edecek şekilde programlanmıştır. |
Lazer Kaynakçı Küçük deformasyon, kaynak sonrası taşlama gerektirmeyen güzel kaynak dikişi. Parametreler malzemeye ve prosese göre ayarlanabilir, bu da onu İç köşe kaynağı, dış köşe kaynağı, ekleme kaynağı, punta kaynağı, balık pulu kaynağı gibi çok yönlü hale getirir. Demir, paslanmaz çelik, galvanizli alaşımlar ve alüminyum alaşımları gibi yaygın metallerin kaynağına uygundur. | |
 | Otomatik Lazer Kaynak Kafası Geleneksel kaynak teknikleriyle karşılaştırıldığında, kaynaklı malzemede hız, doğruluk ve minimum bozulma gibi avantajlar sunarlar ve bu da onları modern üretim süreçleri için değerli bir araç haline getirir. |
Lazer Kaynağı Tüm önemli bileşenler dünyaca ünlü şirketlerden temin edilmektedir ve üretim, uluslararası lazer endüstrisindeki uluslararası standartları ve üretim süreçlerini takip ederek ürün kalitesi ve istikrarı için güvenilir garantiler sağlamaktadır. Özel olarak tasarlanmış optik rezonatör ve gaz akış sistemi, yüksek hassasiyetli lazer optik bileşenlerle bir araya gelerek yüksek güvenilirliği garanti eder. |  |
 | Soğutma sistemi Soğutucu, lazer kesim, lazer kaynak, lazer gravür, lazer markalama ve diğer ekipmanlar için tasarlanmıştır. Yukarıdaki uygulama senaryoları için soğutma ortamı sağlayabilir. |
Kaynak Kontrol Sistemi Akıllı kontrol sistemi, istikrarlı ve güvenilir, kolay ve rahat kurulum ve zengin işlevsellik. Modüler, otomatik ve bilgiye dayalı kaynak çözümlerini destekler. |  |
Teknik parametreler
| Durum: | Yeni |
| Ürün adı: | 6 Eksen Robot Kol Otomatik Lazer Kaynak Makinesi |
| Kullanımı: | Metal Kaynak |
| Anavatan: | Guangdong, Çin |
| Marka adı: | ALDEMİR LAZER |
| Dalga boyu: | 1070nm |
| Lazer Kaynağı Markası: | RAYCUS MAX IPG nLIGHT İsteğe Bağlı |
| Lazer Kafası Markası: | WSX Raytool OSPRI İsteğe Bağlı |
| Makine Test Raporu: | Tedarik edilen |
| Video çıkış denetimi: | Tedarik edilen |
| Pazarlama Türü: | Sıradan Ürün |
| Ana bileşenler: | Lazer Kaynağı |
| Lazer tipi: | Fiber Lazer Kaynağı |
| Lazer kaynağı: | Raycus MAX IPG nLIGHT Lazer Kaynağı |
| Lazer kafası: | WSX Raytool OSPRI İsteğe Bağlı |
| Lazer gücü: | 1000W-6000W Opsiyonel |
| Başvuru: | Metal Paslanmaz Çelik Lazer Kaynakçı |
| Eksen: | 6 Eksen |
| Güç kaynağı: | 380V |
Pozisyoner Özellikleri
Çift Konumlayıcı iş verimliliğini büyük ölçüde artırır
- Doğru dönüş
Ekipman, doğru dönüş ve güvenilir çalışmayı sağlamak için robotla aynı seviyedeki servo motorlar ve redüktörlerle donatılmıştır. - Sorunsuz çalışın
Özel ekipman işleme modu, ekipmanı çalışma sırasında stabil bir durumda tutar. - Yüksek mukavemetli yapı
Yüksek kaliteli, yüksek mukavemetli yapısal çelikten kaynaklanır ve oluşturulur ve genel yapı güçlü ve dayanıklıdır.
Tek Eksenli Konumlandırıcı
| Öğe | Şartname | |
| Modeli | 070A/080A Serisi | |
| Pozisyoner serisi | 180A | 250A |
| Etkili çalışma boyutu | 1800mm×800mm | 2500mm×800mm |
| Önerilen iş parçası ve fikstür boyutu | 1800mm×1200mm×400mm | 2500mm×1000mm×400mm |
| Maksimum yük kalitesi | 300KG/500KG | 300KG/500KG |
| Dikey eksen dönüş açısı aralığı | ±180° | ±180° |
| Tekrarlanabilirlik | ±0,1 mm | ±0,1 mm |
| Boyutlar | 2501mn×800mm×982mm | 3206mn×800mm×982mm |
| Redüktör modeli | 40E-111/110E-111 | 40E-111/110E-111 |
| Servo motor gücü | 1.5KW/1.5KW | 1.5KW/1.5KW |
Çift Eksenli Pozisyoner
| Öğe | Şartname | |
| Modeli | 070A/080A Serisi | |
| Pozisyoner serisi | 070A | 080A |
| Etkili çalışma boyutu | φ700mm | φ800mm |
| Önerilen iş parçası ve fikstür boyutu | 800mm×800mm×300mm | 800mm×800mm×500mm |
| Maksimum yük kalitesi | 350KG/500KG | 350KG/500KG |
| Dikey eksen dönüş açısı aralığı | ±90°/±180° | ±90°/±180° |
| Tekrarlanabilirlik | ±0,1 mm | ±0,1 mm |
| Boyutlar | 872mm×700mm×726mm | 1000mm×800mm×756mm |
| Redüktör modeli | 40E-121+40E-121/110E-111+110E-111 | 40E-121+40E-121/110E-111+110E-111 |
| Servo motor gücü | 1.5KW+1.5KW/1.5KW+1.5KW | 1.5KW+1.5KW/1.5KW+1.5KW |
Lazer Kaynak Malzemesi Kalınlığı ve Hızı
| Malzeme | Kullanılan gaz | Kalınlık(mm) | Lazer gücü(W) | Tel çapı (mm) | Tel hızı(mm/s) | Tarama hızı(mm/s) | Tarama genişliği(mm) | Kaynak frekansı (HZ) | Görev döngüsü | Barometrik basınç(bar) | Kaynak yöntemi |
| Paslanmaz çelik | Argon | 1 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak |
| 1.5 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2 | 1500 | 1.2 | 75 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2.5 | 2000 | 1.2 | 75 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 3 | 2000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 4 | 3000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| Karbon çelik | Argon | 1 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak |
| 1.5 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2 | 1500 | 1.2 | 75 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2.5 | 2000 | 1.2 | 75 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 3 | 2000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 4 | 3000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| Galvanizli sac | Argon | 1 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak |
| 1.5 | 1500 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2 | 2000 | 1.2 | 75 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2.5 | 2000 | 1.6 | 60 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 3 | 3000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| Alüminyum | Azot(N2) | 1 | 1000 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak |
| 1.5 | 1500 | 1 | 90 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2 | 2000 | 1.2 | 75 | 300 | 2.5 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 2.5 | 2000 | 1.6 | 60 | 300 | 3 | 1000 Hz | 100 | 10 | Düz kaynak | ||
| 3 | 3000 | 1.6 | 60 | 300 | 3.5 | 1000 Hz | 100 | 10 | Düz kaynak |
