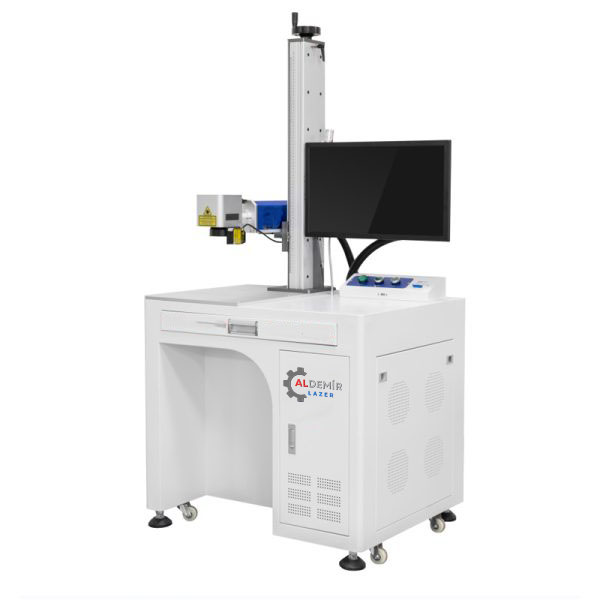

30W Fiber Lazer Gravür İşaretleme Makinesi Otomatik Odaklama
Fiber lazer gravür makinesi, altın, gümüş, alüminyum, paslanmaz çelik, çelik alaşımı, pirinç, bakır vb. gibi çeşitli metaller üzerinde kalıcı işaretler ve gravürler yapabilir. Ayrıca naylon, ışık düğmesi, ABS, PVC, PES vb. gibi metal olmayanlardan bazıları.
Otomatik Odaklama 20W 30W Fiber Lazer Gravür Lazer İşaretleme Makinesi
Otomatik odaklamalı fiber lazer markalama makinesi, çeşitli malzemeleri hassas ve doğru bir şekilde gravürlemek, işaretlemek ve gravürlemek için kullanılan bir tür otomatik lazer markalama sistemidir. Farklı malzemelerin yüzeyinde ince ayrıntılar üretmek üzere odaklanabilen yüksek yoğunluklu lazer ışınları oluşturmak için bir fiber lazer kaynağı kullanır ve verimlilik, hassasiyet ve farklı malzemelerle çalışma yeteneği sunarak onu birçok kişi için değerli bir cihaz haline getirir. işletmeler.
Metal için Otomatik Odaklamalı Fiber Lazer Markalama Makineleri:
– Kararlı lazer güç çıkışı, mükemmel ışın kalitesi.
– Hızlı markalama hızı, geleneksel YAG makinelerinden 2-3 kat daha hızlı.
– Herhangi bir işletim sisteminde sınırlama yoktur, kolay kullanım, kararlılık ve güvenilirlik için tamamen kapalı optik yol, bakım gerektirmez.
– 100.000 saati aşan son derece uzun kullanım ömrü.
– Kirlilik yok, gürültü yok, sarf malzemesi yok. Güç tüketimi geleneksel modellere göre %5 ila %10 arasındadır.
– Yüksek yansıtıcı malzemelere verilen lazer hasarının zayıf yönlerinin üstesinden gelir, tüm metalleri ve metal olmayan malzemelerin çoğunu markalayabilir.
– 2540 dpi’ye kadar çözünürlükle ultra yüksek hassasiyet.
Yazılım İşlevleri:
– Kullanıcı dostu çalışma, mükemmel ekipman stabilitesi. Özel kontrol yazılımı, AutoCAD, CorelDRAW, Photoshop vb. gibi çeşitli yazılım çıktılarıyla uyumludur.
– BMP, JPG, DXF, PLT, AI vb. gibi çeşitli dosya formatlarını içe aktarabilir.
– Otomatik olarak çeşitli seri numaraları, üretim tarihleri, birer tane oluşturur. boyutlu barkodlar ve QR kodları.
– Anında markalamayı ve döner markalamayı destekler.
Ürün Detayları:
MAXFOTONİK Lazer MAXPHOTONICS’in lazer sistemleri, Q-anahtarlı ana osilatör ve yüksek güçlü fiber amplifikatör (MOPA) konfigürasyonunu temel alan Sesten Işığa Q-anahtarlı darbe fiber lazeri içerir. 5W’tan 70W’a kadar değişen ve 7kW’a kadar tepe gücüyle çeşitli güç modelleri sunar. Çıkış, bir izolatör yoluyla elde edilir ve operasyonel parametreler, 25 pinli bir kontrol arayüzü aracılığıyla yapılandırılabilir, böylece kullanıcı ekipmanına kusursuz entegrasyon sağlanır. Bu lazerler endüstriyel ve araştırma uygulamaları için uygundur ve çoğu plastik ve her türlü metal malzeme üzerinde markalama, gravür, derin gravür, yüzey temizleme, yüksek hassasiyette ince sac kesme, delme ve daha birçok gereksinimleri karşılayabilir. |  |
Taramalı galvanometre ScanQuick3 λ=1064nm dijital galvanometre
|  |
Mercek λ = 1064nm F-teta tarama merceği alan merceği, düz alan odaklanan mercek veya doğrusal mercek olarak da bilinir, görüntüsü odak uzaklığının tarama açısıyla çarpımından (y=f *θ) daha yüksektir. Genel odaklama aynasından farklı olarak, noktayı tek bir noktaya odaklayacak olan tarama merceği, tarama alanına veya iş parçası üzerindeki birden fazla noktaya dağılmış lazer ışınıdır, odaklanan noktanın tekdüze bir boyutunu oluşturmak için tüm işaretleme düzlemindeki lazer ışını. |  |
Kontrol yazılımı Ezcad
|  |
Bilgisayar
|  |
Bilgisayar Ekranı
|  |
Başvuru:
Otomatik odaklamalı fiber lazer oyma makinesi, entegre devre çipleri, kalıplar, mikroelektronik, bilgisayar bileşenleri, endüstriyel rulmanlar, saatler, elektronik ve iletişim ürünleri, havacılık bileşenleri, çeşitli otomotiv parçaları, ev aletleri dahil olmak üzere çeşitli endüstrilerde grafik ve metin işaretleme için yaygın olarak kullanılmaktadır. donanım araçları, kalıplar, teller ve kablolar, gıda ambalajı, mücevher, tıbbi ekipman, tütün ve askeri uygulamalar. Yüksek hacimli üretim hattı operasyonları için uygundur.
Teknik parametreler
| Modeli | FB-20-X | FB-30-X | |
| Lazer özellikleri | Merkez Dalga Boyu | 1064nm | 1064nm |
| Lazer Gücü | 20W | 30W | |
| Tekrarlama Sıklığı | 27-60KHz | 30-60KHz | |
| Işın Kalitesi | M2<1,5 | M2<1,5 | |
| Darbe genişliği | 80~120ns | 80~120ns | |
| Nokta Çapı | 7±1 mm | 7±1 mm | |
| Güvenlik Seviyesi | Sınıf IV | Sınıf IV | |
| İşaretleme parametreleri | Markalama Hızı | ≤15000mm Gerçek markalama hızı malzemeye bağlıdır | |
| Tekrarlanabilirlik | ±0,001 mm | ±0,001 mm | |
| Minimum Karakter | 0,15 mm | 0,15 mm | |
| Minimum İşaretleme Çizgisi Genişliği | 32um | 32um | |
| İşaretleme Aralığı | 110x110mm (opsiyonel 70mm/150mm/180mm/220mm) | ||
| Diğer parametreler | Soğutma yöntemi | hava soğutma | hava soğutma |
| Sistem Koruma Sınıfı | IP54 | IP54 | |
| Çalışma Ortamı Gereksinimleri | Ortam sıcaklığı 10-35 °C, bağıl nem %30 ≤ RH ≤ %85, yağ buharı yok, yoğunlaşma yok | ||
| Güç Gereksinimi | AC220V±5%,50HZ/60HZ,5Amp | AC220V±5%,50HZ/60HZ,5Amp | |
| Güç tüketimi | <0,6KW | <0,6KW | |
| Ağırlık | Yaklaşık. 80~85kg (ambalaj hariç) | ||
| Genel Boyut (UxGxY mm) | 650x800x1420 (referans amaçlı boyutlar) | ||
Yapılandırma
| Cihaz adı | Şartname | Birim sayısı | |
| Optik sistemler | Lazer | MAX 20 Watt X-Serisi MAXPHOTONICS | 1 |
| Tarama Aynası | ScanQuick3 λ=1064nm dijital galvanometre | 1 | |
| Lens | 150*150mm dalga boyu odaklama lensi | 1 | |
| Kontrol sistemleri | Kontrol Yazılımı | DPEzCAD/ | 1 |
| Bilgisayar | Endüstriyel Kontrol I3/21,5″ Sıvı Ekran | 1 | |
| Mekanik sistemler | Kontrol Kabini | DP-FB takviyeli destekli sac dolap 800*650 (LED aydınlatma cihazlı standart) | 1 |
| Kaldırma mekanizması | 130 tipi yükseklik, strok S=550mm, manuel odaklama | 1 |
