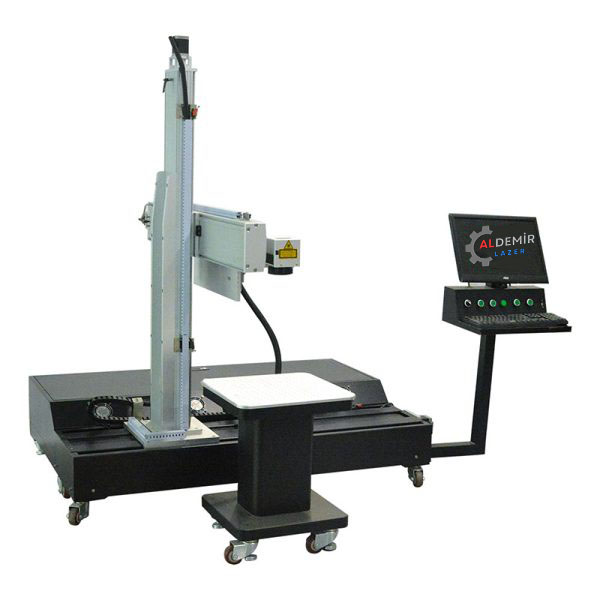

Geniş Format Dikişsiz Ekleme Fiber Lazer İşaretleme Makinesi
Portal tipi büyük boyutlu fiber lazer markalama makinesi, büyük ve düzensiz şekilli nesnelerin lazerle markalanması veya gravürü için kullanılan özel bir lazer ekipmanıdır.
Portal Geniş Format Lazer Markalama Makinesi
CNC büyük boyutlu ekleme lazer markalama sistemi, büyük ve genellikle düzensiz şekilli iş parçaları üzerinde yüksek kaliteli lazer markalama veya gravür için kullanılır. Büyük boyutlu bileşenler veya malzemeler üzerinde kalıcı ve yüksek hassasiyetli markalamalar için yaygın olarak kullanılır.
Özellikler:
- Nokta Kalitesi: Noktanın kalitesi mükemmeldir ve malzemenin yüzeyinde kesin ve net işaretler veya gravürler sağlar.
- Tutarlı Optik Güç Yoğunluğu: Optik güç yoğunluğu tüm markalama alanı boyunca aynı kalarak tutarlı ve güvenilir sonuçları garanti eder.
- Sabit Çıkışlı Optik Güç: Sistem, doğru ve güvenilir markalamalar üretmek için gerekli olan sabit düzeyde bir optik güç çıkışı sağlar.
- Dijital Yüksek Hızlı Taramalı Galvanometre: Dijital yüksek hızlı taramalı galvanometreyle donatılmış bu sistem kompakttır, hızlı çalışır ve olağanüstü stabiliteyi korur.
- Şirket İçi Geliştirilmiş Kontrol Paneli ve Yazılım: Sistem, bağımsız olarak geliştirilmiş bir kontrol paneli ve yazılıma sahiptir. Bu, özel ihtiyaçlara göre kolayca uyarlanabilen ve bakımı kolay, uygun maliyetli bir çözüm sunar.
- Tasarım Yazılımıyla Uyumluluk: CorelDRAW, AutoCAD, Photoshop ve diğerleri gibi yaygın olarak kullanılan tasarım yazılımlarıyla uyumludur.
- Dosya Formatı Desteği: PLT, PCX, DXF, BMP, JPGET ve daha fazlasını içeren çeşitli dosya formatlarını destekler. Ayrıca SHX ve TTF yazı tiplerini doğrudan kullanma özelliğine sahiptir.
- Otomatik Markalama Özellikleri: Sistem, diğer işlevlerin yanı sıra seri numaralarının, parti numaralarının, tarihlerin, barkodların, QR kodlarının yazdırılmasını ve numaraların otomatik olarak atlanmasını sağlayan otomatik kodlama desteği sunar.
Uygulama Endüstrileri:
Bu ekipman, entegre devre çipleri, bilgisayar bileşenleri, endüstriyel rulmanlar, saatler, elektronik ve iletişim ürünleri, havacılık ekipmanları, çeşitli otomotiv parçaları, ev aletleri, donanım dahil olmak üzere çok çeşitli sektörlerde grafik ve metin işaretlemede yaygın kullanım alanı bulmaktadır. aletler, kalıplar, tel ve kablo, gıda ambalajı, mücevherat, tütünün yanı sıra yüksek hacimli üretim hattı operasyonları.
Fiber lazer oyma makinesi, hem metaller hem de metal olmayanlar dahil olmak üzere çok çeşitli malzemeler için uygundur:
1. Metaller: Altın, gümüş, titanyum, bakır, alaşımlar, alüminyum, çelik, manganlı çelik, magnezyum, çinko, paslanmaz çelik, karbon çeliği/düşük karbonlu çelik, pirinç, galvanizli sac, alüminyum malzemeler, çeşitli alaşımlar gibi tüm metaller, çeşitli levhalar, nadir metaller, kaplamalı metaller, anodize alüminyum ve özel işlemlere tabi diğer yüzeyler.
2. Metal Olmayanlar: Metal olmayan kaplama malzemeleri, plastikler, kauçuk, seramik, reçine, deri, kumaş, ahşap, kağıt, organik cam, epoksi reçine, akrilik reçine, doymamış polyester reçine malzemeleri ve daha fazlası.
Fiber optik lazer markalama makinesi, bu malzemeler üzerinde verimli ve hassas bir şekilde markalama ve gravür yapma kapasitesine sahiptir.
Teknik parametreler
Modeli | YLP-20CL-MJ-1010 |
Lazer gücü | 20W |
Lazer dalga boyu | 1064nm |
Işın kalitesi | M²<1,5 |
Lazer frekansı | 20KHz-80KHz |
Minimum çizgi genişliği | 0,03 mm (F=160) |
Minimum karakter | Harf veya rakam:0,15×0,15mm (F=160) |
Oyma derinliği | ≤0,8 mm |
Gravür hızı | ≤5000 mm/sn |
Yazı aralığı | 110*110mm (isteğe bağlı 70*70mm-300*300mm) |
Toplam güç | ≤0,6KW |
Boyutlar | 202cm*100cm*120cm (U*G*Y) |
Elektrik talebi | Ac220V±10%.50HZ. 5Amper |
Ağırlık | 120kg |
Tekrarlanabilirlik | 0,01 mm |
