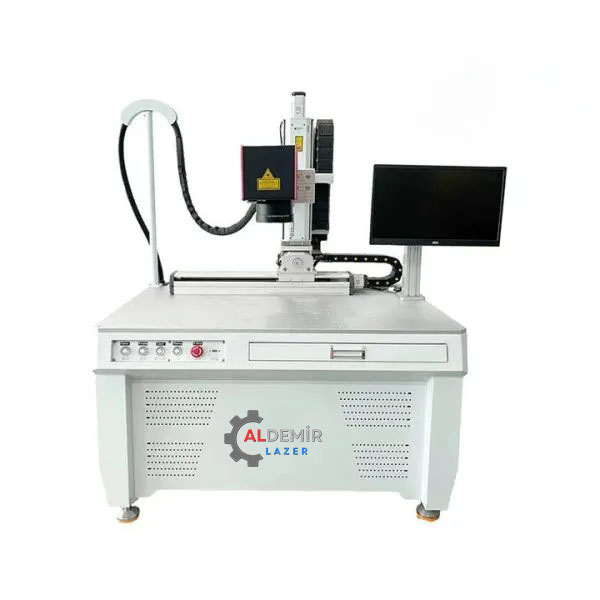

Yarı Sürekli Dalga Otomatik Fiber Lazer Kaynak Makinesi
QCW otomatik fiber lazer kaynak sistemi, ışık kaynağı olarak QCW fiber lazeri kullanır. Sürekli kaynak, yarı sürekli kaynak, tek darbeli nokta kaynağı gibi çeşitli kaynak yöntemleri, kaynak yolunun galvanometre ile kontrol edilmesiyle gerçekleştirilir. Metal parçaların, cep telefonu titreşim motorlarının, saatlerin hassas bileşenlerinin, otomotiv çelik levhalarının ve diğer hassas uygulamaların hassas kaynağında yaygın olarak kullanılmaktadır.
Metal Bakır Alüminyum için Otomatik Fiber Lazer Kaynak Makinesi
QCW Darbeli Otomatik Lazer Kaynak Makinesi, kaynağın işleme gereksinimlerini tamamlamak için sürekli ve yüksek tepe güç darbe modunda aynı anda çalışabilen, işlem hızını ve üretim verimliliğini büyük ölçüde artıran QCW fiber lazeri benimser. Yüksek doğruluk oranı, yüksek hız, derinlik, kaynak sonrası mukavemet gibi geleneksel kaynaklarla karşılaştırıldığında, özellikle cila gerektiren kalıp tamirlerine uygundur. Üç eksenli lityum pilli lazer kaynak makinesi, servo motor, üretim ihtiyaçlarını karşılamak için geniş strok aralığı, yüksek hassasiyet ve hızlı hız.
3 Eksen Platformlu Otomatik Fiber Lazer Kaynak Makinesi Özellikleri
Lityum iyon akülü lazer kaynak makinesinin ana odak noktası, hassas malzemelerin ve hassas bileşenlerin kaynaklanmasıdır. Punta kaynağı, alın kaynağı, dikiş kaynağı, sızdırmazlık kaynağı gibi çeşitli kaynak tekniklerini yapabilme kabiliyetine sahiptir.
★Erime bölgesinin ısı ve ısıdan etkilenen bölgesinde yüksek enerji yoğunluğu, düşük ısı girişi, az miktarda termal deformasyon ve dar erime derinliği.
★Soğuma hızı yüksektir, böylece kaynak yapısı iyi olabilir ve bağlantı performansı iyidir.
★ Temaslı kaynakla karşılaştırıldığında, lazer kaynağı elektrot ihtiyacını ortadan kaldırır, günlük bakım maliyetlerini azaltır ve iş verimliliğini büyük ölçüde artırır.
★Kaynak iyi, nüfuziyet büyük, koniklik küçük, hassasiyet yüksek, görünüm pürüzsüz, düz ve güzel.
★ Sarf malzemesi yok, küçük boyut, esnek işleme, düşük işletme ve bakım maliyetleri
★Lazer fiber optik üzerinden iletilir ve montaj hattı veya robotla çalışabilir.
İsteğe bağlı: Galvanometre/Üç Eksenli Otomatik Fiber/Yüksek Hızlı Çift Galvanometre/Yüksek Hızlı Üç Galvanometre/Yüksek Hızlı Dört Galvanometre
EV Akülü Lazer Kaynak Makinesi Uygulama Alanları
Li-ion pil, otomotiv, makine imalatı, tıbbi ekipman, gemi inşaatı, kimya endüstrisi, havacılık, havacılık, tıbbi endoskoplar, cep telefonlarının hassas motorları, pil kutup parçaları vb. kaynak yapmak için yaygın olarak kullanılır.
Uygulama
Otomatik fiber lazer kaynak makinesi, çeşitli metallerin, alaşımların, çeliğin, kovar alaşımının ve diğer aynı malzemelerin kaynaklarının yanı sıra bakır nikel, nikel titanyum, bakır titanyum, titanyum molibden, pirinç bakır, düşük karbonlu çelik bakırın kaynaklarını da karşılayabilir. ve diğer farklı metaller. Otomobil imalat sanayi, lityum pil sanayi, makine imalat sanayi, mobilya sanayi, sac işleme sanayi, mutfak eşyaları, pencere ve kapılar için yaygın olarak kullanılmaktadır.
| Güç | 75W, 150W, 300W, 450W |
|---|
Teknik parametreler
| Ürün adı: | QCW Galvo Tarayıcı Fiber Lazer Kaynak Makinesi |
| Maks. Çıkış gücü: | 75W-450W |
| Kullanımı: | Metal Kaynak |
| Anavatan: | Shenzhen |
| Marka adı: | ALDEMİR Lazer |
| Tek Darbe Enerjisi: | 7.5J-45J |
| Darbe genişliği: | 0,1-50ms |
| Dalga boyu: | 1064nm |
| Odak Noktası Çapı: | 0,2-2 mm |
| Boyutlar: | 100*100*172cm |
| Garanti: | 1 yıl |
| Lazer Kaynağı Markası: | Raycus/Max/BWT |
| Lazer Kafası Markası: | WSX |
| Servo Motor Markası: | Panasonic’in |
| Kılavuz Ray Markası: | HİWİN |
| Ağırlık (kg): | 300 kg |
| Makine Test Raporu: | Tedarik edilen |
| Video çıkış denetimi: | Tedarik edilen |
| Pazarlama Türü: | Sıradan Ürün |
| Temel bileşenlerin garantisi: | 1,5 yıl |
| Ana bileşenler: | Diğer |
| Anahtar Kelimeler: | QCW Fiber Lazer Kaynakçı Ekipmanları |
| Lazer dalga boyu: | 1070nm |
| Konumlandırma: | Harici Üniversal Armatür |
| Kaynak malzemeleri: | Paslanmaz Çelik Karbon Çelik vb. |
| Lazer gücü: | 75W /150w/ 300w/450W(İsteğe Bağlı) |
| Soğutma yöntemi: | Su Soğutma Grubu Hanlı |
| Elyaf uzunluğu: | 12m-15m |
| Optik kalite: | 0,4, 2,5 mm*mrad |
Şartname
| Modeli | ADH-75ZJ-QCW | ADH-150ZJ-QCW | ADH-300ZJ-QCW | ADH-450ZJ-QCW |
| Lazer kaynağı türü | Fiber kaynağı | Fiber kaynağı | Fiber kaynağı | Fiber kaynağı |
| Lazer Çıkış Gücü | 75W | 150w | 300W | 450W |
| Lazer dalga boyu | 1064nm | 1064nm | 1064nm | 1064nm |
| Lazer Kaynağı | Raycus/Max/BWT | Raycus/Max/BWT | Raycus/Max/BWT | Raycus/Max/BWT |
| Odak noktası çapı | 0,3-1,5 mm | 0,3-1,5 mm | 0,3-1,5 mm | 0,3-1,5 mm |
| Çalışma Masası Ölçeği | 1500*1000mm | 1500*1000mm | 1500*1000mm | 1500*1000mm |
| Gözlem sistemi | CCD monitör | CCD monitör | CCD monitör | CCD monitör |
| Lazer frekansı | 1-50Hz | 1-50Hz | 1-50Hz | 1-50Hz |
| Tekrarlanabilirlik | ±0,01 mm | ±0,01 mm | ±0,01 mm | ±0,01 mm |
| Makine çalışma sıcaklığı | 0~40°C | 0~40°C | 0~40°C | 0~40°C |
| Elektrik talebi | 220V/380V | 220V/380V | 220V/380V | 220V/380V |
| Soğutma yöntemi | Su Soğutma Grubu Hanlı | Su Soğutma Grubu Hanlı | Su Soğutma Grubu Hanlı | Su Soğutma Grubu Hanlı |
| Sürekli çalışma süresi | 24 saat | 24 saat | 24 saat | 24 saat |
| Ağırlık | 300kg | 300kg | 300kg | 300kg |
| Boyutlar | 1200*930*1630mm | 1200*930*1630mm | 1200*930*1630mm | 1200*930*1630mm |
| Tek Darbe Enerjisi | 80J | 80J | 100J | 120J |
