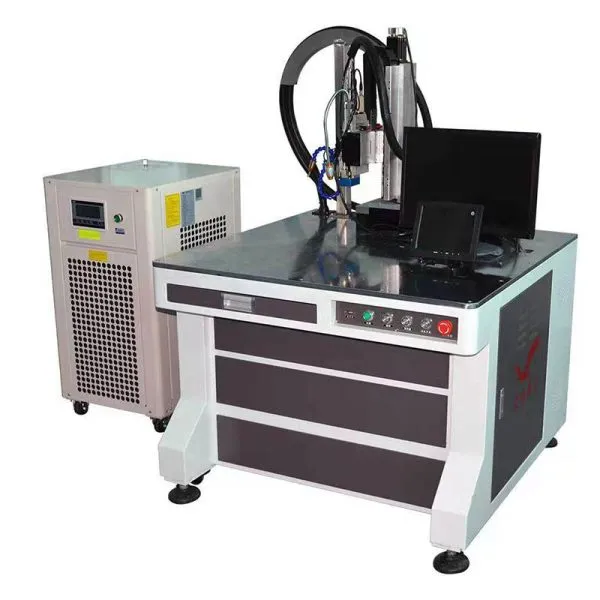

QCW Otomatik Fiber Lazer Kaynak Makinesi

QCW 3 eksenli Galvo Fiber Lazer Kaynak Sistemi

QCW fiber lazer kaynak makinesi, kaynak uygulamalarında hassasiyet ve verimlilik için kaliteli sürekli dalga (QCW) teknolojisi ve fiber lazer teknolojisini kullanır. Otomatik özellikleri iş akışı verimliliğini artırırken fiber lazer teknolojisinin kullanımı doğru ve tutarlı kaynaklar sağlar. Kullanıcı dostu kontrollere sahip bu makine, hassas kaynak çözümleri gerektiren çeşitli endüstriler için uygundur.

Tanım

Teknik parametreler

Şartname

Kaynak Parametreleri

Tanım

Teknik parametreler

Şartname

Kaynak Parametreleri

Durum:	Yeni
Maks. Çıkış gücü:	75W /150w/ 300w/450W(İsteğe Bağlı)
Kullanımı:	Metal kaynağı
Anavatan:	Shenzhen
Marka adı:	ALDEMİR LASER
Tek Darbe Enerjisi:	7J-45J
Darbe genişliği:	0,1-50ms
Dalga boyu:	1064nm
Odak Noktası Çapı:	0,2-2 mm
Garanti:	1 yıl
Lazer Kafası Markası:	WSX
Servo Motor Markası:	Panasonic’in
Kılavuz Ray Markası:	HİWİN
Makine Test Raporu:	Tedarik edilen
Video çıkış denetimi:	Tedarik edilen
Pazarlama Türü:	Sıradan Ürün
Temel bileşenlerin garantisi:	1 yıl
Ürün adı:	QCW Galvo Tarayıcı Fiber Lazer Kaynak Makinesi
Lazer dalga boyu:	1070nm
Lazer kaynağı:	IPG Raycus Max
Konumlandırma:	Harici Üniversal Armatür
Kaynak malzemeleri:	Paslanmaz Çelik Karbon Çelik vb.
Soğutma yöntemi:	Su Soğutma Grubu Hanlı
Elyaf uzunluğu:	10m
Optik kalite:	0.4,2,5mm*mrad

Çıkış Modu	Devam eden dalga	Bakliyat
Zirve gücü	750W/1500W/3000W/4500W
Ortalama güç	75W/150W/300W/450W
Tek Nokta Enerjisi		7J/15J/30J/45J
Darbe genişliği		0,05-50ms
Lazer Frekansı		5000HZ
Dalgaboyu	1070
Fiber çekirdek çapı	14/50/100/(isteğe bağlı)
Işın kalitesi	0.4,2,5mm*mrad
Elyaf Uzunluğu	5 m/10 m
Fiber Fiş	QBH
Fiber Bükülme Yarıçapı	>200mm
Güç tüketimi	2kw/4kw/8kw/12kw
Soğutma yöntemi	Zorla hava soğutmalı
Dış boyut	540482,6141,5
Konumlandırma	CCD görüntü izleme
Güç Gereksinimi	220V/380V (±%5)

Malzeme	Lazer Gücü	Kalınlık	Görev döngüsü	Sıklık	Kapsam Genişliği	Kapsam Hızı	Kaynak Hızı	Erime Derinliği	Odak Konumu
Paslanmaz çelik	300W	0,5 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,5 mm	-1
	300W	0,8 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,6 mm	0
	400W	1,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	0,8 mm	0
	800W	2,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	1,8 mm	0
	1200W	2,5 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	2,5 mm	5
	1600W	3,0 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	3,0 mm	5
	2000W	4,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	4,0 mm	5
	2400W	5,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	5,0 mm	5
	2800W	6,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	6,0 mm	5
Alüminyum alaşımlı 6 serisi	600W	1,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	0,8 mm	0
	1000W	2,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	2,0 mm	0
	1300W	2,5 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	2,5 mm	0
	1600W	3,0 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	3,0 mm	0
	2200W	3,5 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	3,5 mm	0
	2800W	4,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	4,0 mm	0
	2900W	5,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	5,0 mm	0
Karbon çeliği Q235	300W	0,5 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,5 mm	-1
	300W	0,8 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,6 mm	0
	400W	1,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	0,8 mm	0
	800W	2,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	1,8 mm	0
	1200W	2,5 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	2,5 mm	5
	1600W	3,0 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	3,0 mm	5
	2000W	4,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	4,0 mm	5
	2400W	5,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	5,0 mm	5
	2800W	6,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	6,0 mm	5
Galvanizli sac	300W	0,5 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,5 mm	-1
	300W	0,8 mm	100%	2000HZ	2 mm	100Hz	10 mm/sn	0,6 mm	0
	400W	1,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	0,8 mm	0
	800W	2,0 mm	100%	2000HZ	3 mm	100Hz	10 mm/sn	1,8 mm	0
	1200W	2,5 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	2,5 mm	5
	1600W	3,0 mm	100%	2000HZ	4 mm	100Hz	10 mm/sn	3,0 mm	5
	2000W	4,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	4,0 mm	5
	2400W	5,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	5,0 mm	5
	2800W	6,0 mm	100%	2000HZ	6 mm	100Hz	10 mm/sn	6,0 mm	5
