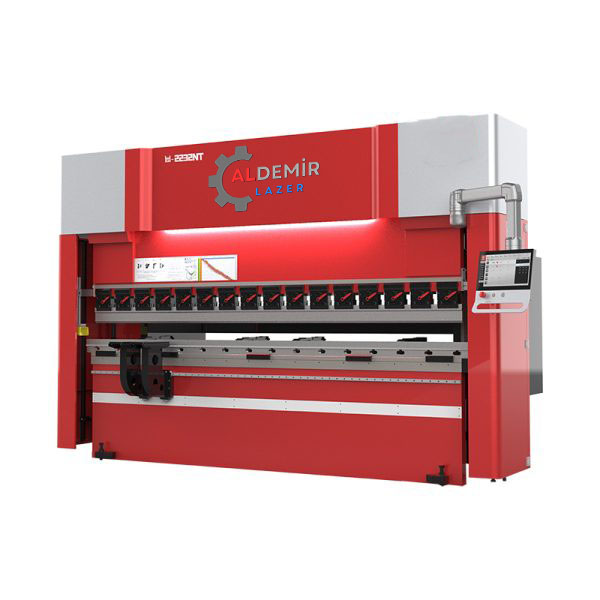

Sac Bükme için CNC Bükme Makinesi

     CNC Abkant Makinası, metal sacları bükmek için kullanılan gelişmiş bir ekipmandır. Bükme işlemini hassas bir şekilde kontrol etmek için bilgisayar sayısal kontrol (CNC) teknolojisini kullanır. Yağlı-elektrikli hibrit CNC bükme makinesi, metal saca baskı uygulayan hidrolik ve elektrikli servo sistemlerle donatılmış olup, sacın istenilen şekil ve açılarda doğru bir şekilde bükülmesine olanak tanır.

     Sac bükme, CNC abkant pres olarak adlandırılan bir işleme cihazı kullanarak muhafazaların, elektrik kutularının, braketlerin ve bileşenlerin çoğunu şekillendirmek için kullanılan üretim yöntemidir. CNC metal bükme makineleri, sac bükme işlemlerinde yüksek hassasiyet, tekrarlanabilirlik ve verimlilik sunar. Gelişmiş teknolojisiyle bu sayısal kontrollü bükme sistemi, çok çeşitli sac malzeme ve kalınlıkları işleyebilir, bükme işleminde esneklik ve çok yönlülük sağlar.

Özellikler:

1. Makine Performansı

A. Makine yapısı, sonlu elemanlar optimizasyonu ile titizlikle tasarlanmış olup, çalışması sırasında yüksek mukavemet ve sağlamlık sağlanmaktadır.

B. Geleneksel CNC abkant preslerle karşılaştırıldığında, silindir alanı oranını optimize etmenin yanı sıra sıvı akışını ve yağ pompası çıkışını da arttırdık. Bu, pazardaki ana akım bükme makinelerine kıyasla Y ekseni hareket frekansında %25’lik bir artışla sonuçlanır.

C. Yüksek hızlarda çalışırken makinenin yüksek stabilitesini ve hassasiyetini garanti etmek için yüksek frekansa duyarlı oransal valfler kullanıyoruz.

D. Kapalı yükseklik, boğaz derinliği, iç durma mesafesi ve kaydırıcı stroku gibi daha mantıklı tasarlanmış parametrelerle eşleştirilen makinemiz, ana akım bükme makinelerine göre iyileştirmeler sunar. Bu, büyük, karmaşık iş parçalarının ek maliyetlere gerek kalmadan bükülmesini ve taşınmasını kolaylaştırır.

e. Yepyeni serimiz, modern tasarım öğelerini bir araya getiren sade, pratik çizgilere sahip endüstriyel bir tasarıma sahiptir. Pazar taleplerine yönelik trendi belirler.

2. Makine Çerçeve Yapısı

A. Makine çerçevesi, optimum genel yük taşıma kapasitesi sağlayacak şekilde kaynaklı çelik plakalardan yapılmıştır.

B. Titreşimle yaşlandırma işlemi, çerçeve içindeki iç gerilimleri ortadan kaldırmak ve işleme sonrasında deformasyonu önlemek için kullanılır.

C. Makine çerçevesi, CNC beş eksenli işleme merkezi kullanılarak entegre işleme tabi tutulur ve bu, çerçevenin çeşitli süreçlerinde hassasiyeti garanti eden tek seferlik bir kenetleme işlemine olanak tanır.

D. C tipi boğaz dengeleme cihazı, makine çerçevesinin boğazının altına monte edilir ve yukarıdaki algılama sistemine bağlanır. Bu kurulum, makineyle bükme işlemleri sırasında meydana gelen küçük deformasyonların sistemin ölçüm doğruluğunu etkilememesini sağlayarak her kalınlık ve bileşimdeki malzemeler için doğruluğu garanti eder.

3. Hidrolik Sistem

A. Çift silindirli senkronizasyon kontrolü için kapalı devre bir elektrik-hidrolik servo sistemi kullanıyoruz. Bu yüksek hassasiyetli senkronizasyon kontrolü, üstün bükme doğruluğu ve konumlandırmada tekrarlanabilirlik sağlar.

B. Entegre hidrolik kontrol sistemimiz karmaşık boru tesisatı ihtiyacını en aza indirerek yağ sızıntısı riskini ortadan kaldırır. Bu iyileştirme, temiz ve estetik açıdan hoş bir dış görünüm sağlarken makinenin çalışma stabilitesini önemli ölçüde artırır.

4. Arka Dayama Sistemi (Çift Kılavuz Yolları, X ekseni, R ekseni, Z ekseni)

A. Arka dayama sistemi yüksek hız ve yüksek konumlandırma hassasiyeti sunar.

B. Tamamen işlevsel bir arka dayama mekanizmasına sahip olup, 6+1 eksene (Z ekseni dahil) genişletilebilir. Çift kızak yapısının kullanılması arka dayama titreşimini en aza indirir, stabiliteyi artırır ve çarpışmaları etkili bir şekilde kontrol ederek ürün kullanımının genel verimliliğini artırır.

5. Sıkıştırma ve Takım Yapılandırması

A. Manuel hızlı kelepçeyle donatılmış bu sistem, yüksek hassasiyet, kolay kelepçeleme, gevşeme olmaması ve aletin tutulması gibi avantajlar sunarak, özellikle küçük açılarda bükme sırasında iş parçalarına müdahaleyi en aza indirir.

B. İsteğe bağlı hidrolik üst kalıp otomatik kenetleme veya hızlı kenetleme cihazları mevcuttur; bu, işçilerin iş yoğunluğunu azaltır ve üretim verimliliğini artırır.

6. Diğer Yapılandırmalar

A. Döner Ön Malzeme Desteği

Standart donanım, aralıklarla ayarlanabilen ve dönme işlevine sahip olan ve bükme sırasında iş parçalarına müdahaleyi önlemeye yardımcı olan iki malzeme desteği içerir.

Opsiyonel CNC sistemi

	Dapeng RAGOS 15 inç (standart) Model konfigürasyonu: LT15 Dapeng’in kendi geliştirdiği CNC sistemi Operatör arayüzü olan Spoke/Tillam’ı herhangi bir anahtarlamayı gerçekleştirebilir Yüksek çözünürlüklü 15 inç renkli ekran Kurumsal dijital yönetim yazılımı bağlantısını gerçekleştirebilir 4-8 eksene uyarlanabilir Grafik kod tarama fonksiyonunu, 2D/3D görüntü gösterimini gerçekleştirebilir
ALDEMİR RAGOS12/15 inç Model Seçenekleri: TY-12 ve TY-15 Japon Bükme Makinası Kontrol Sistemi Peng ve Japonya NADIC Corporation tarafından ortaklaşa geliştirildi Yüksek çözünürlüklü 15 inç renkli ekran İşletmeler için dijital yönetim yazılımıyla entegrasyona olanak tanır 2D/3D grafik gösterimi için çizim tarama fonksiyonuna sahiptir Manuel ve otomatik bükme programı simülasyon yetenekleriyle 4-8 eksen kontrolüne uyarlanabilir Kolay ayarlama ve hata ayıklama için yerleşik bir el çarkı cihazıyla birlikte gelir.
	İsviçre Schenck CYBELEC Model Seçenekleri: CT-8, CT-12, CT-15 Net, büyük boyutlu, yüksek kontrastlı dokunmatik ekranla basitleştirilmiş arayüz Uygun parametre aktarımı ve bükme programları için USB arayüzü Yazılım yükseltmeleri ve veri yedeklemeleri için bilgisayarlarla kablosuz bağlantı Seçilebilir eksenler: Y1, Y2, X, R, A1, A2, V Manüel bükme programı simülasyonlu 2D ve 3D grafik ekran Zahmetsiz tek büküm işlemleri için “EasyBend” sayfası.
Hollanda Delemi Model Seçenekleri: DA53T, DA58T, DA66T 10,1-15″ LCD TFT tam renkli ekran “Hızlı Tuş” dokunmatik ekran navigasyonu Seçilebilir eksenler: Y1, Y2, X, R, A1, A2, V Sapma telafisi kontrolü USB harici arayüz Profile-53TL çevrimdışı programlama yazılımı.
